Производитель: Olympus NDT / Panametrics NDT, США

Гарантия: 12 месяцев.

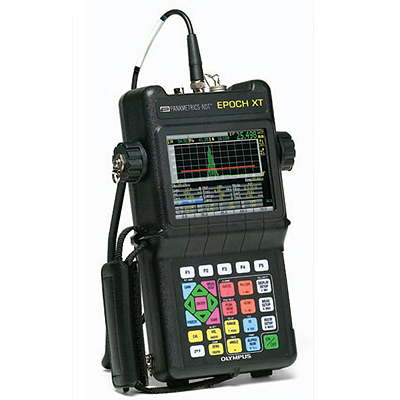

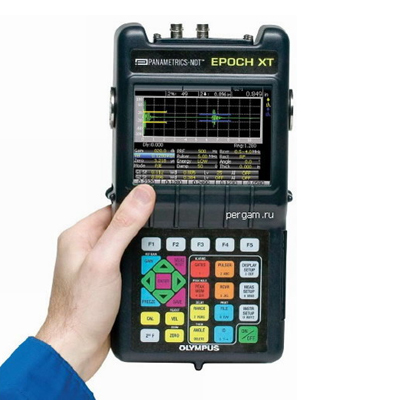

Ультразвуковой дефектоскоп EPOCH XT - обладает множеством функциональных возможностей по ультразву­ковому контролю и толщинометрии. Он оснащён высококонтрастным цветным экраном и способен работать от различных источников питания. Многочисленные функции про­граммного обеспечения и расширенные возможности по управлению данными делают данный дефектоскоп уникальным в своём роде. Соответствие требованиям стандарта IP 67 (защита от неблагоприятных внешних условий) гарантирует бесперебойную работу прибора в жёстких промышленных условиях.

Ультразвуковой дефектоскоп EPOCH XT - предназначен для дефектоскопии различных материалов, объектов, сварных швов и измерения толщины ультразвуковым методом в очень сложных, влажных условиях таких как морские бурильные платформы, танки и корпуса судов а также в очень запыленных и загрязненных средах.

Отличительные особенности ультразвуковой дефектоскоп EPOCH XT:

-Соответствует стандарту EN 12668-1

-Успешно пройдены испытания на безопасную эксплуатацию во взрывоопасной атмосфере, устойчивость к вибрациям и ударам.

- Соответствие стандарту защиты IP67. Безопасная эксплуатация в неблагоприятных условиях.

-Динамические кривые DAC/ВРЧ

- Динамические кривые DAC

- Пользовательские сигнальные уровни

- Соответствует требованиям ASME и JIS

- Расширенная таблица ВРЧ с возможностью пользовательской настройки

-Использование литий-ионных, никель-металлгидридных акку­муляторов и щелочных батарей

-Порт USB-хост для вывода данных на печать и для подклю­чения внешнего запоминающего устройства

-Порт USB-клиент для передачи данных на ПК

-Технология PerfectSquare™: аппаратный контроль передне­го и заднего фронта импульса улучшает рабочие характеристи­ки преобразователя и повышает приповерхностное разрешение.

-Настройка ЧЗИ от 10 Гц до 1 кГц с шагом в 10 Гц. Считывание данных "за один приём.”

-Мощный буквенно-цифровой регистратор данных:

– Создание файлов, используе­мых в коррозионных толщино­мерах

– Простые инкрементные файлы

-ЖК-экран

-Малый вес: 2,1 кг

Проведение измеренийдефектоскопом EPOCH XT

Все стандартные функции портативного дефектоскопа присутствуют в EPOCH XT: настраиваемый генератор прямоугольных импульсов, узкополосный и широкополосный цифровые фильтры, настройка усиления от 0 до 110 дБ, функции запоминания максимума и сравнения с сохранённым А-сканом, настройка ЧЗИ, отображение результатов измерений с точностью до 0,01 мм, два строба с настраиваемыми сигнализациями. Помимо стандартных функций, дефектоскоп обладает рядом дополнительных возмож­ностей: динамические кривые DAC/ВРЧ, АРД-диаграммы, AWS D1.1 & D1.5, функция коррекции криволинейной поверхности и интерфейсная программа GageView™ Pro.

· Генератор прямоугольных импульсов с технологией Perfect Square™ позволяет настраивать длительность импульсов и улучшает показатели работы преобразователей.

· Цифровые фильтры приёмника: широкополосный, несколько узкополосных, высокочастотный.

· Пять настраиваемых полей измерений для отображения любых параметров измерений.

· Измерение амплитуды с точностью до 0,25% от полной высоты экрана.

· Диапазон измерения амплитуды от 0% до 110% полной высоты экрана.

· Режим работы стробов: режимы измерений в стробе: по максимуму сигнала, по фронту и по первому максимуму сигнала (для толщинометрии).

· Частота измерений настраивается от 10 Гц до 1 кГц с шагом в 10 Гц

· Функции запоминания максимума и сравнения с сохранённым максимумом во всех режимах детектирования включая радиочастотный режим.

· Режимы отображения координатных осей:

– Стандартный вид (1-10)

– Путь ультразвука

– Со значениями отрезков пути ультразвука для контроля наклонным датчиком

– Максимальное значение вертикальной оси измерения амплитуды может быть выбрано: 100% или 110%

· Индикатор отрезка пути и индикатор режима измерения для каждого строба.

· Индикатор сигнализации для каждого строба.

Усовершенствованная клавиатура:

· Кнопки клавиатуры логически сгруппированы и маркированы определённым цветом в соответствии с выполняемыми функциями

· Прямой доступ к настройке ключевых параметров прибора

· Прямой ввод буквенно-цифровых символов

· Пять функциональных клавиш для быстрого выбора предустановленных параметров

· Английская и международная клавиатура

Возможности программного обеспечения

Стандартное программное обеспечение:

Динамические кривые DAC/ВРЧ. Расчёт амплитуды эхо-сигнала в процен­тах или в децибелах от кривой DAC или опорного эхо-сигнала ВРЧ. Версии DAC включают ASME, ASME III, JIS, а также пользовательские кривые. Основные функции: динамически настраиваемые кривые DAC, переключение между про­смотрами кривых DAC и ВРЧ, DAC/ВРЧ от 80% до 20%, таблица ВРЧ и пользова­тельские сигнальные кривые DAC.

Коррекция криволинейной поверх­ности (CSC). Коррекция значения УЗ-пути при кон­троле наклонным датчиком изогнутых поверхностей.

Опции программного обеспечения:

AWS D1.1/D1.5. Отображение динамического рейтинга отражателей для контроля сварных швов по нормам AWS. Повышение эффективности контроля за счёт от­сутствия необходимости производить расчёты вручную. (Арт. EPXT-AWS)

B-скан. В-скан формируется из измеренных значений толщины и применяется для ручного контроля коррозии или контроля с применением кодировщика. А-скан и В-скан могут отображаться одновременно. Функциональность во всех режимах контроля: ВРЧ, эхо-эхо и плавающий строб. Включает функцию плавающего строба. (Арт. EPXT-BSCAN)

Плавающий строб. Функция строба, которая позволяет оператору установить Строб 1 и/или Строб 2 на выбранный уровень в за­висимости от амплитуды сигнала, в диапазоне от –1 дБ до –14 дБ Данная функция позволяет получать более точные и достоверные результаты, осо­бенно в режиме измерения по фронту сигнала. Эта опция поставляется вме­сте с опцией В-скана. (Арт. EPXT-FG)

Расширенный набор фильтров. Расширенный набор фильтров позволя­ет максимально использовать возмож­ности цифрового приёмника. Теперь операторам доступны 37 фильтров. В связи с этим улучшились следующие рабочие характеристики:

· Улучшение рабочих характеристик низкочастотных датчиков, исполь­зуемых для контроля композитов и пластика.

· Уменьшение реверберации при настрой­ках со связью по постоянному току.

· Оптимизированный широкополосный сигнал при использовании преобра­зователей, работающих на высоких и средних частотах

· Возможность использования преобра­зователей с очень низкой частотой (от 50 до 100 кГц) для специфичных слу­чаев контроля. (Арт. EPXT-FILTERS)

АРД-Диаграммы. Технология определения размера дефекта на основании АРД-диаграммы для конкретного преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от датчика. (Арт. EPXT-DGS-AVG)

Также в наличии имеется каталог AVG/DGS, в котором собра­ны АРД-диаграммы и ли­сты спецификаций для всех наклонных и раздельно-совмещённых преобразователей, а также для преоб­разователей с защитными накладками серии Olympus Atlas.

Диаграммы напечатаны на влаго- и износостойкой бумаге и хранятся в архивной папке.

Расширенные возможности записи результатов контроля и управления данными

GageViewPro

Интерфейсная программа GageView™ Pro позволяет управлять данными контроля и структурировать их. Данные могут быть выведены на печать или экс­портированы в текстовый файл или та­блицу для создания отчётов. Интерфейс­ная программа GageView Pro позволяет создавать файлы контроля с идентифи­каторами для последующей загрузки и использования в EPOCH XT. Среди новых возможностей программы вывод изображения с прибора на ПК, снимки экрана, резервное копирование и вос­становление данных, комбинированный режим экрана и т.п. GageView Pro полно­стью совместима с EPOCH 4, 4B, 4 PLUS, LT, LTC и XT.

• Экспорт значений толщины или амплитуды в Excel®, Word® и другие программы.

• Создание, структурирование и управление базами данных контроля

• Вывод изображения с прибора на ПК

• Импорт снимков экрана

• Обмен файлами между прибором и ПК

• Создание пользовательской библиотеки датчиков для АРД-диаграмм.

• Обновление ПО EPOCH

Регистратор данных и создание отчетов

Регистратор данных EPOCH XT объединяет в себе лёгкость управления и широкие возможности при проведении дефектоскопии и толщинометрии. Используя технологии приборов серии EPOCH 4, а также коррозион­ных толщиномеров компании Olympus NDT, EPOCH XT позволяет создавать сопро­водительную документацию к различным видам контроля и измерений.

Типы файлов:

· Инкрементный

· Последовательный

· 2-D, 2D EPRI

· 2-D с пользовательской точкой

· 3-D

· Файлы контроля бойлеров

Дефектоскоп Epoch XT создан для работы в жёстких внешних условиях

Стандарт защиты

EPOCH XT соответствует требованиям стандарта защиты IP67. Прибор соз­давался специально для работы в не­благоприятных условиях окружающей среды от береговых зон до пустынь и в других тяжёлых для стандартной аппаратуры условиях.

· Соответствует требованиям герметичности стандарта IP67.

· Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810E

· Защита от ударных воздействий со­гласно IEC 60068-2-27.

· Устойчивость к синусоидальным вибрациям согласно IEC 60068-2-6

· Широкий диапазон рабочих температур:

- Литий-ионный аккумулятор: от –20°C до 50°C

- Никель-металлгидридный аккумулятор: от 0°C до 50°С

- Щелочные батареи: от –10°C до 50°C

- Температура для подзарядки: от 0°C до 40°C)

· Температура хранения аккумуляторов: от 0°C до 50°C

Внешние хараактеристики :

· Крепление для ремня под правую или левую руку

· Устойчивая подставка, которая легко складывается или полностью снимается с прибора

· Встроенные крепления для нагрудного ремня

· Герметичный батарейный отсек, открывающийся без дополнительных приспособлений

· Герметичный отсек разъёмов питания и передачи данных

Различные типы источников питания:

В EPOCH XT возможно использова­ние трёх различных типов источников питания

· Внутренние перезаряжаемые никель-металлгидридные, литий-ионные аккумуляторы или щелочные батареи типоразмера С

· Внешнее зарядное устройство для аккумулятора

Дополнительный защитный чехол

Для дополнительной защиты EPOCH™ XT при эксплуатации пред­лагается использовать опциональный защитный чехол. Чехол существует в белом и чёрном исполнении. Чехол белого цвета оснащён специальной белой клавиатурой и эффективно за­щищает прибор от перегрева в жарком климате или под ярким солнцем.

Дополнительный  разъем Входа/Выхода

· Опциональный 16-контактный разъём

- Выходы сигнализации

- Вход/выход импульса синхронизации

- Разъём кодировщика

· 16-контактный кабель

- Арт.: EPXT-C-16HW-6 (1,82 м)

- Арт.: EPXT-C-16HW-20 (6 м)

Выход VGA

Дефектоскоп EPOCH XT оснащён выходом VGA, через который к прибору можно под­ключить внешний монитор, проектор и другие устройства отображения. Под­соединение VGA-устройства осущест­вляется при помощи кабеля EPOCH XT VGA (Арт.: EPXT-C-VGA-6).

Аналоговый Выход

В дефектоскопе EPOCH™ XT возможно добавление аналогового выхода для подключения к прибору таких внешних устройств, как ленточный самописец или компью­тер, оснащённый аналого-цифровым конвертером. Информация передаётся в виде напряжения по шкале от 0 В до 1 В или от 1 В до 10 В. Подсоединение внешних устройств к EPOCH XT осу­ществляется через аналоговый разъём LEMO® 00, расположенный на правой панели прибора.

Два USB-порта

· Клиентский порт USB для быстрой передачи информации на компьютер

· Порт USB-хост для подключения принтера и внешних запоминающих устройств для резервного копирования информации

Отсек, в котором находятся разъёмы питания и передачи данных, защищён специальной предохраняющей про­кладкой, обеспечивающей герметич­ность.

Технические характеристики дефектоскопа EPOCH XT

Общие характеристики

Соответствие требованиям EN12668-1

Вес: 2,1 кг с литий-ионным аккумулятором

Размеры (В х Ш х Г): 277 мм х 150 мм х 51 мм (в зоне захвата рукой), 71 мм (в зоне дисплея)

Клавиатура: английская или международная

Языки: английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, корейский, норвежский, шведский

Разъёмы для датчиков: BNC или LEMO® 1

Аккумулятор: возможность использования литий-ионных, никель-металлгидридных аккумуляторов и щелочных батарей

Время работы от аккумуляторов: литий-ионный: 9-10 часов; никель-металлгидридный: 5 часов; щелочные батареи: 1-2 часа

Питание: от сети переменного тока: 100-120 В, 200-240 В, 50-60 Гц

Стандарт защиты

Соответствие стандарту защиты IP67

Работа во взрывоопасной атмосфере: Безопасная эксплуатация во взрывоопасной

атмосфере согласно MIL-STD-810 E

Защита от ударных воздействий согласно IEC 60068-2-27.

Устойчивость к вибрациям: Устойчивость к синусоидальным вибрациям согласно IEC 60068-2-6

Экран

Цветной ЖК-экран: частота обновления изображения 60 Гц, настройка цветовой схемы и яркости, комбинированный и полноэкранный режимы.

Размер дисплея (Ш х В): 320 х 240 пикселей, 101 мм х 75 мм.

Режим пересечения горизонтальной оси:

Все точки пересечения нуля недетектированным (радиочастотным) сигналом отображаются как точки нуля в режиме полной волны.

Режим отображения вертикальной оси амплитуды: 100% или 110% значения амплитуды

Режим отображения горизонтальной оси времени: Стандартный вид (0-10), со значениями УЗ-пути (1-5) и со значениями отрезков пути ультразвука.

Генератор

Настраиваемый генератор прямоугольных импульсов

Частота зондирующих импульсов (ЧЗИ): Параметр выбирается пользователем или автоматически (от 10 Гц до 1 кГц).

Напряжение генератора: от 50 до 475 В с шагом 25 В

Длительность импульса: от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™

Демпфирование: 50 Ом, 63 Ом, 150 Ом, 400 Ом

Приемник

Усиление: от 0 до 110 дБ – Два выбираемых пользователем шага настройки коэффициента усиления и предустановленные значения для функциональных кнопок.

Общая полоса пропускания: 0,2 – 26,5 МГц по уровню -3 дБ

Цифровые фильтры:

• 0,2 МГц - 10,0 МГц 2,0 МГц - 21,5 МГц

• 0,2 МГц - 12 МГц 5,0 МГц - 15,0 МГц

• 0,5 МГц - 4,0 МГц 8,0 МГц - 26,5 МГц

• 1,5 МГц - 8,5 МГц

Детектирование: полное, положительная полуволна, отрицательная полуволна, радиочастота

Линейность: По горизонтали: ±0,2% высоты экрана. По вертикали: 0,25% высоты экрана. Погрешность усилителя ±1 дБ

Отсечка: от 0% до 80% высоты экрана с визуальной сигнализацией

Калибровка

Автоматическая калибровка скорости звука и смещения нуля.

Режимы контроля: импульс-эхо, раздельно-совмещённый, теневой

Единицы измерения: миллиметры, дюймы или микросекунды

Диапазон: от 1,86 мм до 13 400 мм

Скорость: от 635 м/с до 15 240 м/с

Смещение нуля: от 0 мкс до 4950 мкс

Задержка отображения: от –59 мм до 12 700 мм

Угол ввода луча: от 10° до 85° с шагом 0,1°

Измерения

Измерения в стробах: толщина, путь УЗ, проекция, глубина, амплитуда, время пролёта для обоих стробов.

Режим Эхо-эхо: Стандартный

Пять настраиваемых полей для отображения результатов измерений: Выбор пяти параметров, результаты измерения которых будут отображаться на экране.

Кривые DAC/ВРЧ: Построение до 50 точек, ASME, ASME III, JIS, 80-20%, пользовательская кривая и таблица ВРЧ. Динамический диапазон 110 дБ, изменение коэффициента усиления 100 дБ/мкс, динамическая настройка усиления, диапазона и задержки, переключение между просмотрами экранов DAC и ВРЧ.

Пользовательские кривые DAC с тремя сигнальными кривыми от +10 дБ до -24 дБ.

Построение таблицы ВРЧ для специфических задач, где требуется ручная настройка ВРЧ.

Возможность построения таблицы ВРЧ из АРД-диаграмм.

Измерение амплитуды: от 0 до 110% полной высоты экрана с точностью до 0,25%

Коррекция криволинейной поверхности для измерений при контроле наклонным

датчиком.

Поправка X - расстояние от точки ввода луча до торца датчика (призмы)

Стробы

Два полностью независимых строба по амплитуде и по времени.

Начало строба: Настраивается на всём отображаемом диапазоне.

Ширина строба: Настраивается от начала строба до конца отображаемого диапазона

Высота строба: Настраивается на уровне от 2 до 95% от высоты экрана

Сигнализации: положительная и отрицательная, сигнализация по минимальной глубине как по Стробу 1 так и по Стробу 2.

Масштабирование: Увеличение диапазона по ширине строба 1.

Входы//Выходы

Порт USB-клиент: Обмен данными с программой GageView Pro.

Порт USB-хост: прямая печать данных на любом PCL5-совместимом лазерном или струйном принтере; хранение данных на USB накопителях.

Разъём LEMO® (дополнительно): выходы сигнализации, вход/выход синхронизатора и подключение кодировщика

VGA: подсоединение стандартного VGA-монитора или проектора

Аналоговый выход (опционально): настройка величины напряжения в зависимости от глубины залегания дефекта или амплитуды эхо-сигналов.

Запись данных

До 10 000 идентификаторов с изображением А-скана, результатами измерений и настройками прибора.

Стандартный комплект поставки дефектоскоп Epoch XT

Базовая комплектация EPOCH XT:

EP-MCA: адаптер переменного тока

EPXT-TC: кейс для транспортировки

EPXT-MAN: руководство по эксплуатации

EPXT-HS: ремень на запястье

EPXT-PS: ручка/подставка из нержавеющей стали с резиновым покрытием

EPXT-BAT-L: литий-ионный или

EPXT-BAT-N: никель-металлгидридный аккумулятор

Колпачки для разъёмов датчиков

Дополнительные комплектующие для дефектоскопа Epoch XT

EPXT-EC: Внешнее зарядное устройство для аккумулятора

EP4/CH: Нагрудный ремень

EPXT-RPC: Защитный чехол (чёрный)

EPXT-RPC-W: Защитный чехол (белый)

EPXT-DP: Защитная плёнка для экрана (10 шт.)

EPXT-C-16HW-6: 16-контактный кабель со схемой

EPXT-HWIO-B, L: Панель с разъёмами BNC или LEMO

EPXT-EW: Расширенная гарантия ещё на один год в дополнение к основной гарантии.

EPXT-C-VGA-6: Кабель VGA

Опции программного обеспечения :

АРД-диаграммы: EPXT-DGS-AVG

AWS D1.1/D1.5: EPXT-AWS

B-скан: EPXT-BSCAN, EPXT-BSCAN-KIT-XX

Плавающий строб: EPXT-FG

Расширенный набор фильтров: EPXT-FILTERS

Программа GageView PRO: GAGEVIEWPRO-KIT-USB

 *Технические характеристики и комплект поставки ультразвукового дефектоскопа могут быть изменены производителем без предварительного уведомления.

Просьба уточнять стоимость и комплектацию оборудования у наших специалистов.

Доставка ультразвуковых дефектоскопов осуществляется во все регионы России транспортными компаниями.
